DYT系列電液推桿是一種集機、電、液為一體的液壓驅動機械手，適用于需要往復推拉直線??(或往復旋轉一定角度)運動，也可用于需要上升、下降或夾緊工作物的場所，并可實現遠距離??危險地區的集中或自動控制。已廣泛應用于冶金、礦山、電力、煤炭、機械、交通、糧食、化工、??水泥、水利建材、運輸等部門，是一種通用的動力源。??

電液推桿工作原理與結構性能??

1、工作原理：??

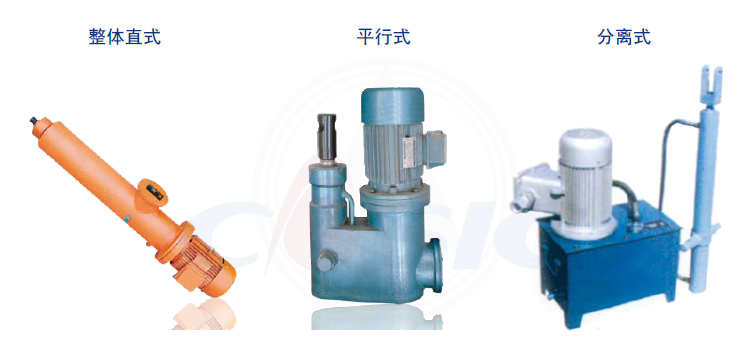

電液推桿是一種機、電、液一體化的新型柔性傳動機構，它以執行機構（油缸）、控制機構??（液壓控制閥組）和動力源（油泵電機等到）組成。根據現場安裝空間及用戶使用情況，電液推??桿可有多種結構形式（具體見電液推桿外形尺寸圖，也可根據用戶要求定制樣式）。電動機通過??正反轉驅動雙向液壓泵正反輸出壓力油，經液壓控制閥送至油缸，實現活塞桿的往復運動。??

2、結構性能：??

液壓控制閥組主要由溢流閥，吸油單向閥，調速閥（用戶要求），液控單向閥（液壓鎖）等??組成，也可根據電液推桿的工作特性，設計不同功能的油路組合閥，滿足其工作要求。自鎖形??式一般有推出自鎖，拉回自鎖和推拉均自鎖；運行速度有可調速型，不可調速型；工作角度有??水平推，向上推（包括斜向上），向下推（包括斜向下）等幾種。??

電液推桿主要有以下優點：??

（1）結構緊湊、安裝方便、占據空間小、維護簡單。??

（2）可帶負荷起動，具有過載保護功能。??

（3）回路設雙向液壓鎖，可停在規定行程范圍內的任意位置并自鎖，且保持輸出力不變。??

（4）推拉力，速度（用戶要求）無級可調，驅動力范圍極廣。??

（5）因故斷電，推桿自鎖，避免發生事故。??

（6）采用全液壓傳動，動作靈敏，運行平穩，能有效緩沖外來沖擊力，行程控制精確（≥0.5mm）。??

（7）機電液一體化全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不滲油，在惡??

劣的工作環境下，不吸塵，不進水，內部不銹蝕，使用壽命長。??

型號表示方法：??

以下舉“DYTZB1000-500/110-X型電液推桿”為便，分別說明如何選型和型號編制的方式。??

1、如何選型：??

某一場所需要一臺整體直式的電液推桿，要求電機防爆，其最大推力為1KN，行程500mm，??最大速度110mm/s，使用角度向下推，那么所選電液推桿的標準型號為：DYTZB1000-500/110-X??

（B為防爆標記，X表示向下推）??

2、型號編制的方法：??

選型說明??

電液推桿主要是由推桿的型式、電機的防護等級、額定輸出力、行程、額定速度和使用角??度等六大基本要素組成，還可根據用戶等級要求，配套三種調節功能，即：速度調節，推、拉??力調節，行程調節（行程開關定位）。除了上述三種調節功能訂貨時必須文字注明外，其它請參??照型號編制方式認真填寫六大基本要素。

DYTZ型整體直式電液推桿

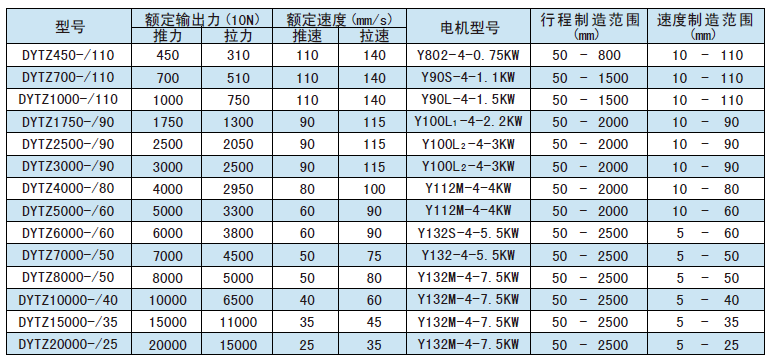

DYTZ型整體直式電液推桿外形技術參數（選型表）

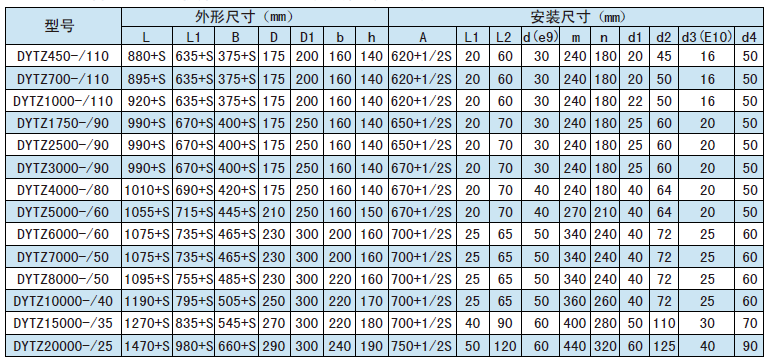

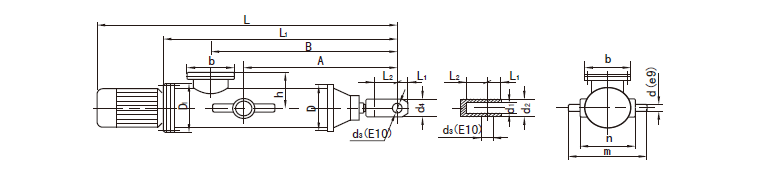

DYTZ型整體直式電液推桿外形尺寸及安裝尺寸

?
